DSO de poche HDS-I avec isolation des canaux
DSO de poche HDS-I avec isolation de canal
Lire la valeur clairement au soleil à travers la demi-réflexion LCD + 2 en 1 (DSO + multimètre)
+ avec une bonne ISOLATION entre les canaux
+ Fonction d'échelle automatique
+ Fonction FFT
+ 20 options de mesure automatique de groupe
+ Bande passante: 20MHz
+ Transmission de données USB supportée
+ Batterie Li-ion rechargeable
+ Multimètre nouvellement pris en charge SCPI
| Numéro du modèle | Canal | Bande passante | Taux d'échantillonnage | |
| HDS1022M-I | 2 (isolation de canal) | 20 MHz | 100MS / s |
Vue avant et latérale
Lire la valeur clairement au soleil à travers la demi-réflexion LCD
1. Station 2 en 1
Oscilloscope + multimètre 3 3/4 digits + analyseur de spectre FFT.
2. Fonction d'échelle automatique
En mode automatique, l'oscilloscope bascule sur le mode de déclenchement spécifique, l'échelle verticale et l'échelle de la base de temps en fonction du type, de l'amplitude et de la fréquence du signal d'entrée.
3. Sensibilité de déclenchement réglable
En mode automatique, l'oscilloscope bascule sur le mode de déclenchement spécifique, l'échelle verticale et l'échelle de la base de temps en fonction du type, de l'amplitude et de la fréquence du signal d'entrée.

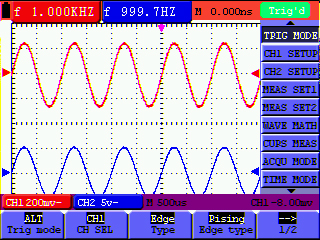

4. Fonction de déclenchement alternative
OWON HDS oscilloscope numérique support de fonction de déclenchement alternatif 2 test de signal simultané, améliorer l'efficacité de travail.
| Modèle | HDS1022M-I | |
|---|---|---|
| Bande passante | 20 MHz | |
| Taux d'échantillonnage | 100MS / s | |
| Durée d'enregistrement | 6K points | |
| Canal | double terrain isolé de 1000: 1 | |
| Afficher | Écran TFT couleur de 3,7 pouces, 640 x 480 pixels | |
| Échelle horizontale (s / div) | 5ns / div - 100s / div, pas par 1 - 2 - 5 | |
| Sensibilité verticale | 5mV / div - 5V / div (en entrée) | |
| Résolution verticale | 8 bits | |
| Mode de déclenchement | Auto, Normal et Simple | |
| Mathématiques de forme d'onde | +, -, *, /, FFT, inverser | |
| Interface de Communication | Hôte USB et périphérique USB | |
| Batterie | batterie Li-ion intégrée, 7.4V / 3500mAh | |
| Dimension (W / H / D) | 113 x 180 x 40 mm | |
| Poids | 645.00g | |
| Spécifications du multimètre | |||
|---|---|---|---|
| Lecture à pleine échelle | 3 (3/4) chiffres (nombre maximum 4000) | Diode | 0V - 1.5V |
| Impédance d'entrée | 10 MΩ | Test On / Off | <50 (±="" 30)=""> |
| Tension | VDC: 400mV, 4V, 400V, 1000V: ± (1% ± 1 chiffre); entrée maxi: DC 1000V VAC: 4V, 40V, 400V: ± (1% ± 3 chiffres), Fréquence: 40Hz - 400Hz; entrée maxi: AC 750V (valeur virtuelle) | ||
| Actuel | DCA: 40 mA, 400 mA: ± (1,5% ± 1 chiffre), 10 A: ± (3% ± 3 chiffres) ACA: 40 mA: ± (1,5% ± 3 chiffres); 400 mA: ± (2 ± 1 chiffre); 10A: ± (3% ± 3 chiffres) | ||
| Impédance | 400Ω: ± (1% ± 3 chiffres); 4KΩ / 40KΩ / 400 KΩ / 4MΩ: ± (1% ± 1 chiffre); 40MΩ: ± (1,50% ± 3 chiffres) | ||
| Capacitance | 51.2nF - 100uF: ± (3% ± 3 chiffres) | ||
SOUTIEN
▶ Pilote USB pour toutes les séries OWON DSO et AWG
▶ Protocole SCPI pour HDS-N Series DSO
▶ Manuel de l'utilisateur HDS-N Series DSO
ACCESSOIRES Les accessoires soumis à la livraison finale.
Cordon d'alimentation |
CD ROM |
Guide rapide |
Cable USB |
Sonde |
Ajuster la sonde |
Multimètre plomb |
Adaptateur |
Capacitance Ext Module |
Sac souple (optionnel) |  Sortie 5 V, 1 KHz |
Boîtier métallique |
