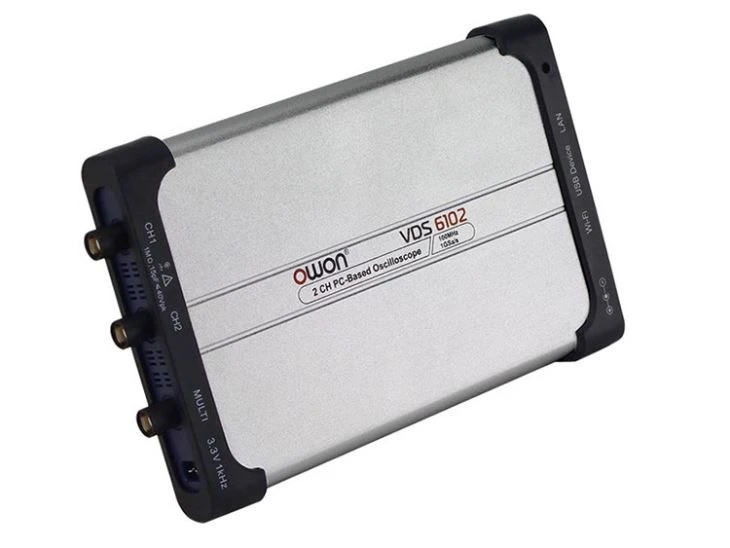

Oscilloscope PC 2 canaux série VDS6000



L'oscilloscope virtuel PC de la série VDS6000, un instrument ultra-mince et léger, rend votre voyage plus pratique. Il fournit non seulement une transmission sans fil, vous offrant des possibilités illimitées, mais offre également d'excellentes performances. Il dispose d'une bande passante de 150 MHz, d'un taux d'échantillonnage de 1 GSa/s et d'une profondeur de stockage de points de 10 M, cet oscilloscope virtuel peut répondre à vos besoins de hautes performances. De plus, il a également une haute précision de 12-bits ou 14-bits, vous permettant d'obtenir des données de mesure plus précises. De nombreuses autres fonctionnalités étonnantes vous attendent, alors examinons-les de plus près.













TL'oscilloscope virtuel PC de la série VDS6000 est ultra-fin et léger, facile à transporter et constitue un outil pratique pour vos voyages. N'étant plus limité par l'emplacement, vous pouvez facilement mesurer et tester partout où vous en avez besoin.



Les oscilloscopes virtuels PC de la série VDS6000 fournissent 12-bits etCAN matériel 14-bits, dont la précision de mesure est16 fois et 64 foiscelui des oscilloscopes ordinaires. Cela signifie que vousobtenir une précision et une résolution supérieuresqu'avec un oscilloscope traditionnel. Même pour la même forme d'onde, lorsqu'ils sont agrandis dix fois, un oscilloscope 8-bit et un oscilloscope 14-bit présentent des détails différents, ce qui vous offre une analyse du signal plus riche et plus précise.

























Prend en charge le développement secondaire multiplateforme, tout en offrant également une compatibilité avec leprotocole SCPI standardpour l'interopérabilité avec d'autres appareils. De plus, c'estcompatible avec LabVIEW, facilitant une intégration plus facile pour l’acquisition et le contrôle des données.



























Oscilloscope virtuel PC série VDS6000adopte l'USB Type-CInterface pour réaliser un plug-and-play, le rendant extrêmement facile à utiliser et pratique. Aucun programme d'installation ou configuration fastidieux n'est requis, il vous suffit de le brancher et de commencer à l'utiliser immédiatement. De plus, il prend également en charge l'alimentation électrique mobile, vous permettant d'obtenir de l'énergie partout où vous en avez besoin et de poursuivre votre travail de mesure.



























Un instrument a la capacité de générer et d’acquérir des formes d’onde simultanément.

Cela signifie qu'un seul instrument peutà la fois produire (générer) et capturer (acquérir) des formes d’ondeen même temps, offrant des capacités de test et d'analyse de forme d'onde efficaces et polyvalentes.



















LeLe logiciel PC vous permet d'enregistrer des formes d'ondepour une visualisation pratique.

Grâce à cette fonctionnalité, vous pouvez utiliser un logiciel PC pour stocker les données de forme d'onde, les rendant ainsi facilement accessibles et visibles pour analyse ou référence future. Il simplifie le processus de gestion et d'examen des données de forme d'onde collectées par l'instrument.



















Modèle		VDS6102		VDS6102A
bande passante		100 MHz		100 MHz
canal		Portée 2CH + 1CH FG
Taux d'échantillonnage		1GSa/s maximum
Temps de montée		Inférieur ou égal à 3,5 ns
Échelle horizontale		5ns/div-100s/div, étape par 1-2-5
Mode d'échantillonnage		échantillon, détection de pic, moyenne
Durée d'enregistrement		10M
Couplage d'entrée		CC, CA, terre
Impédance d'entrée		1 MΩ ± 2 %, en parallèle avec 15 pF ± 5 pF
Sensibilité verticale		2 mV/div-5V/div
Résolution verticale (A/D		8 bits		14 bits
Tension d'entrée maximale		40 V (c.c. + c.a. crête)
Facteur d'atténuation de la sonde		1X,10X,100X,1000X
Isolation des canaux		50Hz : 100 : 1,10MHz : 40 : 1
Interpolation		Péché(x)/x
Portée verticale		±2 V (2 mV/div – 50 mV/div) ; ±20 V (100 mV/div – 500 mV/div) ; ±40 V (1 V/div – 5 V/div)
Réponse LF (AC, -3 dB)		Supérieur ou égal à 5 Hz (en entrée, couplage AC, -3dB)
Type de déclencheur		bord, vidéo, pente, impulsion
Fréquence ligne/champ (vidéo)		normes prises en charge : systèmes de diffusion NTSC, PAL et SECAM
Mode de déclenchement		automatique, normal, unique
Figurine Lissajous	Bande passante	bande passante complète
	Différence de phase	±3 degrés
Mesure automatique		Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, dépassement, prédémarrage, fréquence, période, temps de montée, temps de descente, délai A→B, délai A→B, +Largeur, -Largeur, +Duty, - Devoir
Interface de Communication		USB (Typ-c); LAN, WI-Fi (en option)
Consommation d'énergie		Inférieur ou égal à 8W
Dimensions (L × H × P)		190 mm × 120 mm × 18 mm
Poids de l'appareil		≈0,38 kg



Générateur de fonctions
Formes d'onde standard	Sinusoïdal ({{0}},1 Hz - 5 MHz), Carré (0,1 Hz-200 kHz), Rampe (1 Hz-10 kHz), Impulsion (1 Hz) -10 kHz）
Sortie de fréquence	5 MHz
Taux d'échantillonnage	25 M Sa/s
Canal	1
Résolution verticale	10 bits
Plage d'amplitude	10 mVpp - 5Vpp
Plage de décalage CC (AC+DC)	±2.5V
Impédance de sortie	50 Ω (typique)



À propos de Owon

Depuis 1990, Lilliput entre dans l'industrie des produits électroniques, sa première série de produits est un mini LCD couleur.
Propriété de Lilliput, la gamme de produits OWON SmartTest a été créée pour « répondre à vos besoins » dans le domaine des équipements de test et de mesure.
Grâce à 2 décennies d'efforts, Lilliput s'est progressivement développée pour devenir une société du groupe, couvrant 3 gammes de produits : mini écran LCD couleur, équipement de test et de mesure et système de gestion de l'énergie domestique.
Les produits OWON sont présents en Asie, en Amérique du Nord, en Europe, en Amérique du Sud, en Océanie et en Afrique, avec des partenaires mondiaux établis dans plus de 80 pays/régions.

Lilliput (OWON) ne ménage aucun effort pour être l'un des principaux fabricants d'équipements d'origine d'équipements de test et de mesure dans la gamme mondiale.
